SY1200 horisontal frem- og tilbakegående/langseng industriell magnetisk avgradingspoleringsmaskin

Posisjonerings- og oversettelsesteknologi: SY1200 er den første i serien som har en sammensatt bevegelsesbane som kombinerer "Magnetic Rotation Reciprocating Translation." Den er spesielt utviklet for å løse overflatebehandlingsutfordringer for komponenter med lang skaft, rør og array-type (f.eks. presisjonsstyreskinner, medisinske katetre, langstrakte kjøleribber). Den unike translasjonsmekanismen driver magnetfeltet i en lineær frem- og tilbakegående bevegelse over sengen, og eliminerer slipende døde soner eller "sebramønstre" som ofte sees i statiske magnetiske felt, og sikrer konsistent ruhet (Ra) langs hele arbeidsstykkets lengde.

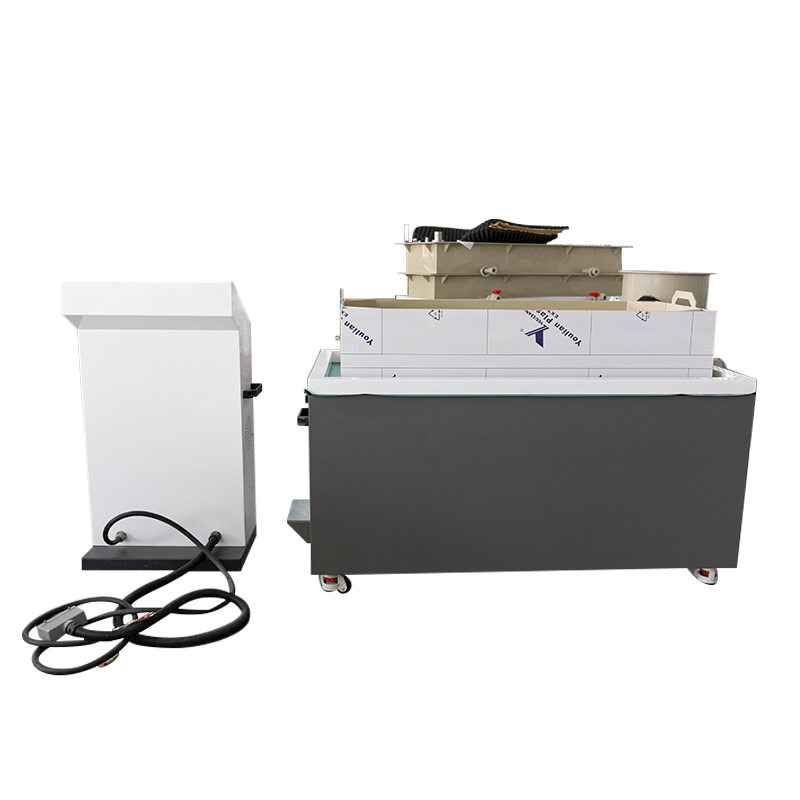

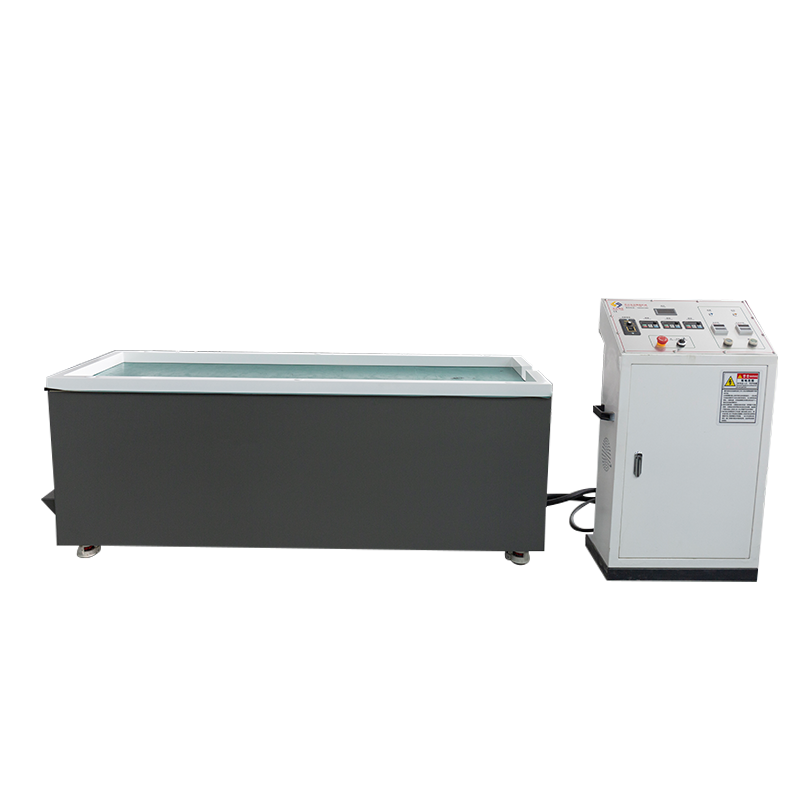

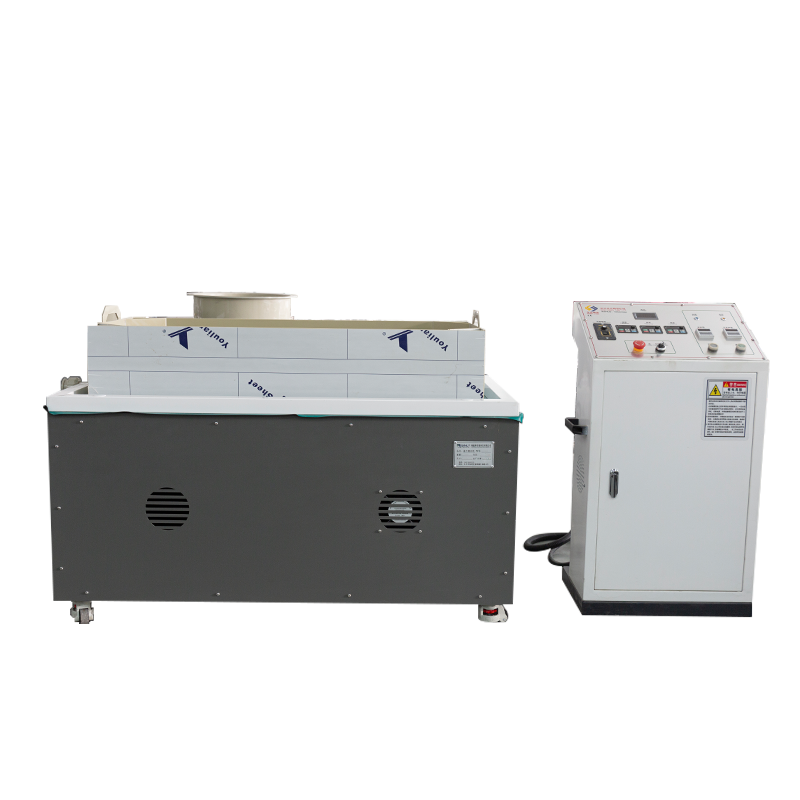

Kapasitet og sengekonfigurasjon: Med en åpen horisontal sengdesign, tilbyr enheten et arbeidsbord på 1100*620 mm og leveres som standard med en stor rektangulær slipetank som måler 1000*500*250 mm. Maksimal behandlingskapasitet økes til en referanseverdi på 0-35 kg. Dette sideforholdet gjør det mulig å behandle arbeidsstykker som er nesten 1 meter lange, og forhindrer sammenfiltring av arbeidsstykker og forbedrer den volumetriske effektiviteten per batch betydelig.

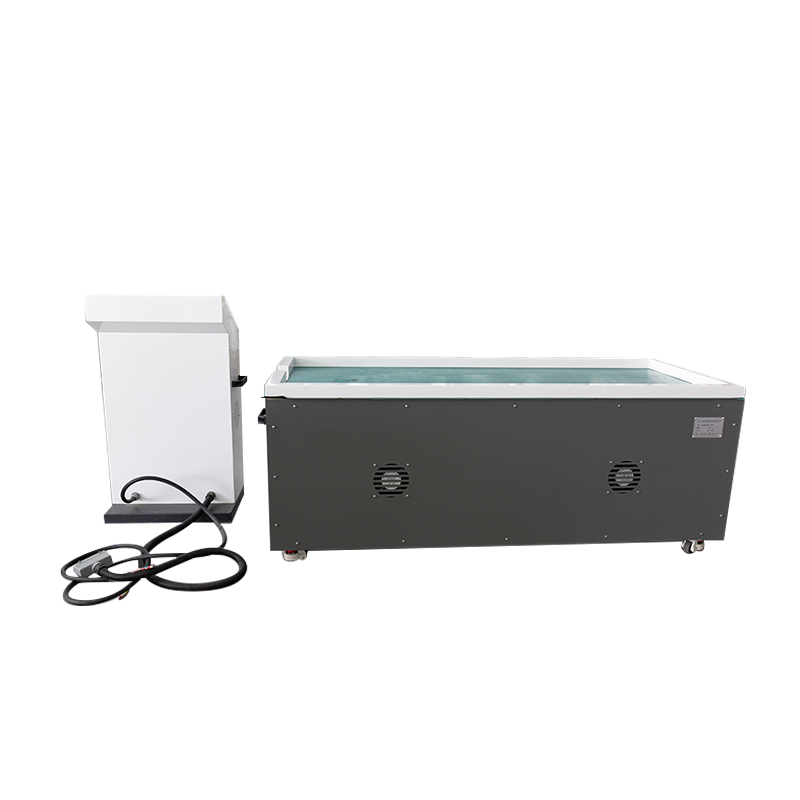

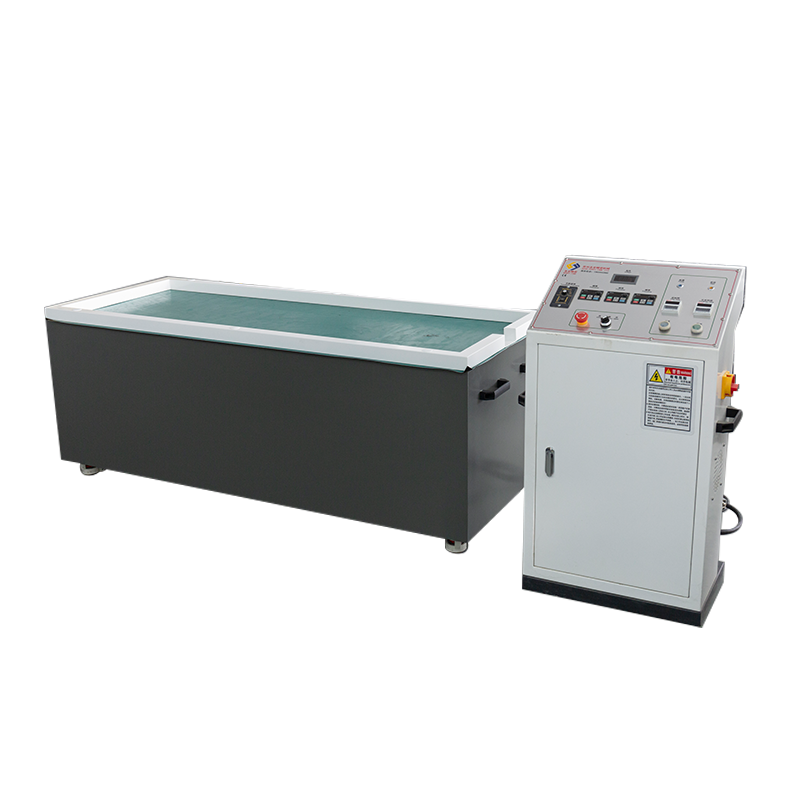

Delt arkitektur og kraft: For å tilpasse seg krevende industrielle miljøer, bruker SY1200 en delt mekanisk-elektrisk arkitektur. Hovedmaskinen måler 1200*720*730mm, mens presisjonskontrollenheter er plassert i et eget skap (550350980mm). Denne designen isolerer effektivt elektriske komponenter fra høyfrekvente mekaniske vibrasjoner og væskesprut. Drevet av en 4KW industrimotor og en AC380V trefaseforsyning, gir den rikelig dreiemoment for sammensatt bevegelse under tung belastning.
Prosesskontroll og stabilitet: Systemet støtter 0-60Hz variabel frekvenshastighetsregulering med integrert kontroll for forover/bakover rotasjon og translasjon. Med en nettovekt på 380 kg gir den kraftige sengen eksepsjonell stivhet for langslagstranslasjon, og sikrer dynamisk balanse selv ved en full belastning på 35 kg og forlenger levetiden til mekaniske transmisjonskomponenter.

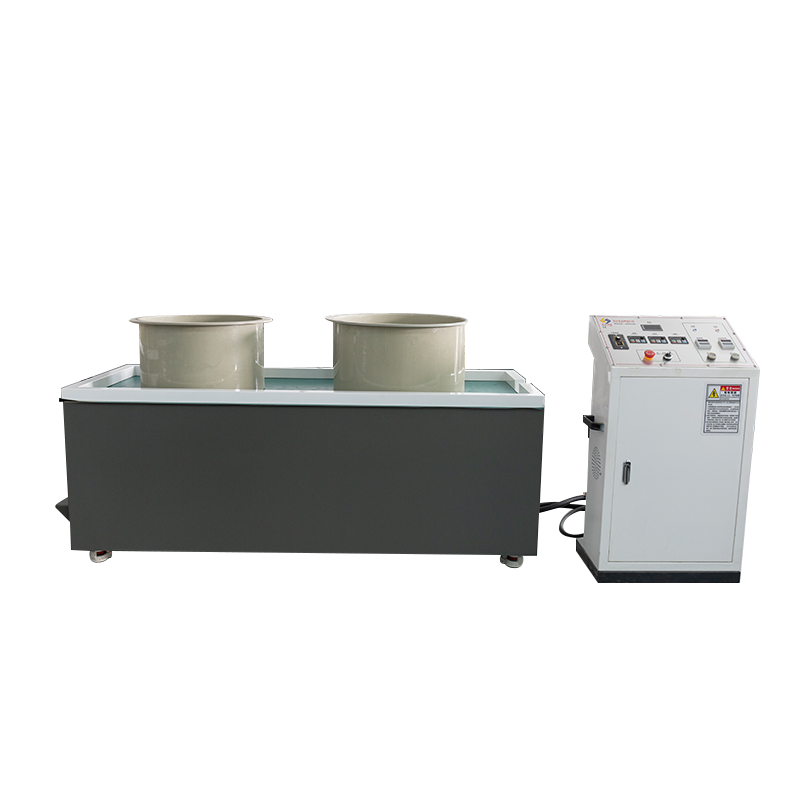

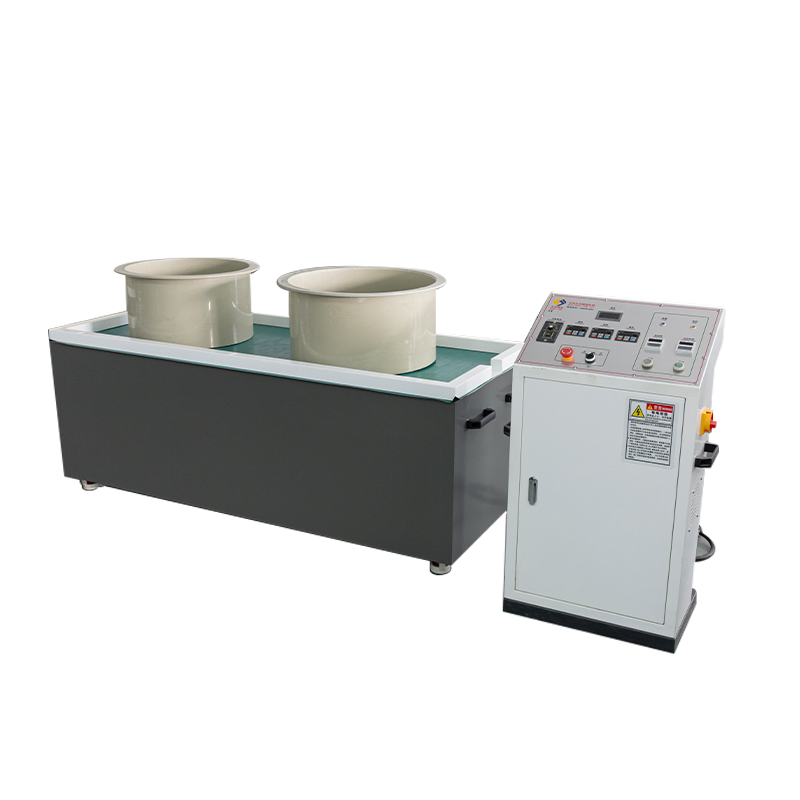

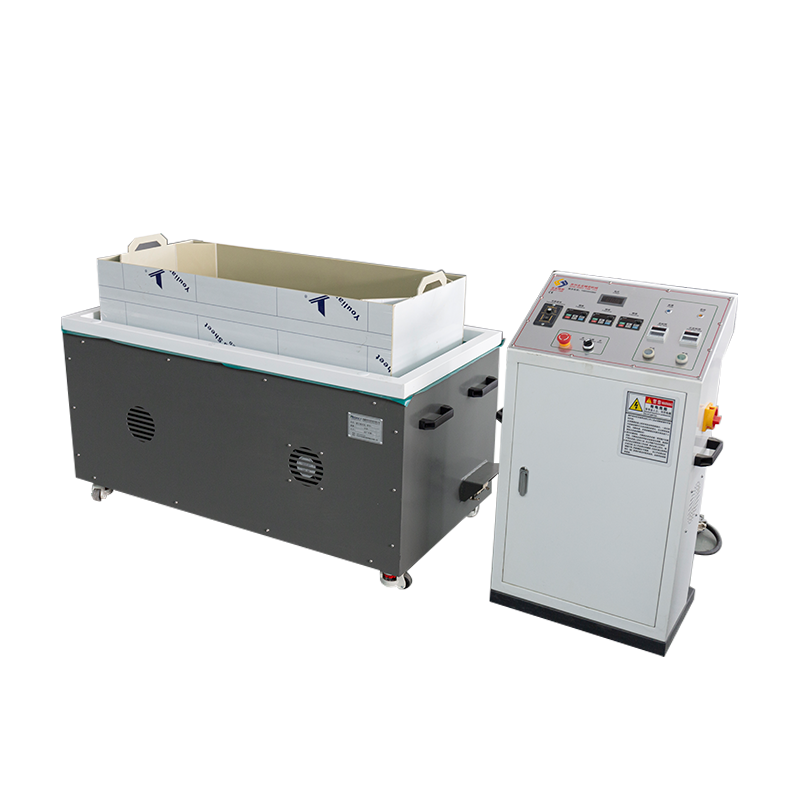

Standard provisjonering: Leveres strengt til industrielle standarder, og inneholder 8 kg SUS304 magnetiske pinner i rustfritt stål og 50 kg spesialisert slipevæske. Standardkonfigurasjonen inkluderer 2 rektangulære slipebeholdere, 1 separasjonssikt og 1 stiftseparator, som muliggjør umiddelbar masseproduksjon av langstrakte deler ved installasjon.
